Java系列(三)——类文件结构

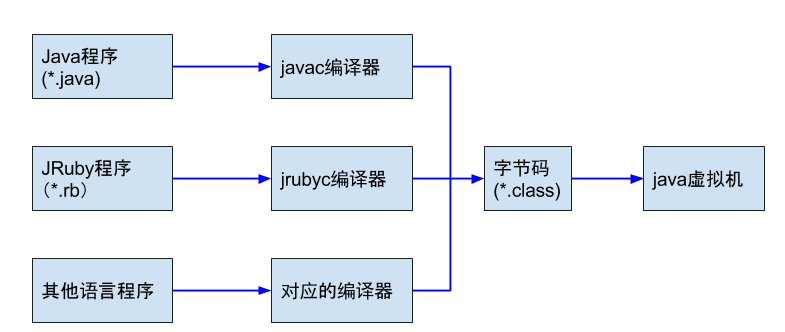

JVM 的一大成就带来了平台无关性和日益凸显的语言无关性,而字节码(ByteCode)作为语言与平台的“中间代码”,正是构成这种无关性的基石,不同的语言经过各自的编译器编译后形成相同格式的字节码,再被 Java 虚拟机解释为平台相关的机器码并执行,从而实现了一次编写,到处运行(Write Once, Run Anywhere)。
Class 类文件的结构
Class 文件是一组以 8 位字节为基础单位的二进制流,其本质就是一张表,如下图所示,u1、u2、u4 表示 1 个字节、2 个字节、4 个字节的无符号数,无符号数可以用来描述数字、索引引用、数量值或者按照 utf-8 编码构成的字符串值。_info 结尾的表示表,用以描述有层次关系的复合结构数据。
类型 | 名称 | 描述 |
---|---|---|
u4 | magic | 魔数,用以标记文件类型,固定值0xCAFEBABE |
u2 | minor_version | 次版本号,向上兼容 |
u2 | major_version | 主版本号 |
u2 | constant_pool_count | 常量的个数 |
cp_info | constant_pool | 常量池,数量为(constant_pool_count - 1) |
u2 | access_flags | 访问标识 |
u2 | this_class | 当前类索引 |
u2 | super_class | 父类索引 |
u2 | interfaces_count | 接口的个数 |
u2 | interfaces | 具体的接口内容,数量为 interfaces_count |
u2 | fields_count | 字段的个数 |
field_info | fields | 具体的字段内容,数量为 fields_count |
u2 | methods_count | 方法的个数 |
method_info | methods | 具体的方法内容,数量为 methods_count |
u2 | attribute_count | 属性的个数 |
attribute_info | attributes | 具体的属性内容,数量为 attributes_count |
常量池(Constant pool)
常量池是Class文件空间最大的数据项之一,长度不固定,主要包含两类:字面量(Literal)和符号引用(Symbolic References),字面量比较接近 Java 语言层面的常量概念,如文本字符串,声明为 final 的常量值等;符号引用这属于编译原理方面的概念,主要包括下面三类常量:
- 类和接口全限定名(Full Qualified Name)
- 字段的名称和描述符(Descriptor)
- 方法的名称和描述符
Java 是在虚拟机加载 Class 文件的时候进行的动态链接,因此 Class 文件不会保存各个方法字段的最终内存布局信息,关于动态链接部分,将在下一篇文章Java系列(四)——类的加载与执行介绍。
常量池中的每一个数据项都有自己的类型,目前 Java 8一共有以下 14 种表结构数据支持不同的常量类型,具体结构可参见官方文档。
常量池中数据项类型 | 类型标志 | 类型描述 |
---|---|---|
CONSTANT_Utf8_info | 1 | UTF-8编码的Unicode字符串 |
CONSTANT_Integer_info | 3 | int类型字面值 |
CONSTANT_Float_info | 4 | float类型字面值 |
CONSTANT_Long_info | 5 | long类型字面值 |
CONSTANT_Double_info | 6 | double类型字面值 |
CONSTANT_Class_info | 7 | 对一个类或接口的符号引用 |
CONSTANT_String_info | 8 | String类型字面值 |
CONSTANT_Fieldref_info | 9 | 对一个字段的符号引用 |
CONSTANT_Methodref_info | 10 | 对一个类中声明的方法的符号引用 |
CONSTANT_InterfaceMethodref_info | 11 | 对一个接口中声明的方法的符号引用 |
CONSTANT_NameAndType_info | 12 | 对一个字段或方法的部分符号引用 |
CONSTANT_MethodHandle_info | 15 | 表示方法句柄 |
CONSTANT_MethodType_info | 16 | 标示方法类型 |
CONSTANT_InvokeDynamic_info | 18 | 表示一个动态方法调用点 |
可以使用 JDK 提供的 javap 工具,javap -verbose ClassName
的方式查看 Class 中的常量。
访问标志(Access flags)
2个字节代表,标示用于识别一些类或者接口层次的访问信息。
标识名 | 标识值 | 解释 |
---|---|---|
ACC_PUBLIC | 0x0001 | 声明为public;可以从包外部访问 |
ACC_FINAL | 0x0010 | 被声明为final;不允许子类修改 |
ACC_SUPER | 0x0020 | 当被invokespecial指令调用时,将特殊对待父类的方法 |
ACC_INTERFACE | 0x0200 | 接口标识符 |
ACC_ABSTRACT | 0x0400 | 声明为abstract;不能被实例化 |
ACC_SYNTHETIC | 0x1000 | 声明为synthetic;不存在于源代码,由编译器生成 |
ACC_ANNOTATION | 0x2000 | 声明为注释类型 |
ACC_ENUM | 0x4000 | 声明为枚举类型 |
类索引、父类索引和接口索引
类索引(this_class)和父类索引(super_class)都是一个 u2 的数据类型,而接口索引(Interfaces)是一组长度为interfaces_count 的 u2 类型的数据集合,它们的值大多存放的是对常量池中 CONSTANT_Class_info 的引用, Class 文件中由这三项数据来确定这个类的继承关系。
字段表(Field info)
字段表用于描述类或接口中声明的变量,格式如下:
field_info {
u2 access_flags; //访问标识
u2 name_index; //名称索引
u2 descriptor_index; //描述符索引
u2 attributes_count; //属性个数
attribute_info attributes[attributes_count]; //属性表的具体内容
}
字段访问标识如下:(表中加粗项是字段独有的):
标识名 | 标识值 | 解释 |
---|---|---|
ACC_PUBLIC | 0x0001 | 声明为 public; 可以从包外部访问 |
ACC_PRIVATE | 0x0002 | 声明为 private; 只有定义的类可以访问 |
ACC_PROTECTED | 0x0004 | 声明为 protected;只有子类和相同package的类可访问 |
ACC_STATIC | 0x0008 | 声明为 static;属于类变量 |
ACC_FINAL | 0x0010 | 声明为 final; 对象构造后无法直接修改值 |
ACC_VOLATILE | 0x0040 | 声明为 volatile; 不会被缓存,直接刷新到主屏幕 |
ACC_TRANSIENT | 0x0080 | 声明为 transient; 不能被序列化 |
ACC_SYNTHETIC | 0x1000 | 声明为 synthetic; 不存在于源代码,由编译器生成 |
ACC_ENUM | 0x4000 | 声明为enum |
Java语法中,接口中的字段默认包含ACC_PUBLIC, ACC_STATIC, ACC_FINAL标识。ACC_FINAL,ACC_VOLATILE不能同时选择等规则。紧跟其后的name_index和descriptor_index是对常量池的引用,分别代表着字段的简单名和方法的描述符。
方法表(Method info)
方法表用于描述类或接口中声明的方法,格式如下:
method_info {
u2 access_flags; //访问标识
u2 name_index; //名称索引
u2 descriptor_index; //描述符索引
u2 attributes_count; //属性个数
attribute_info attributes[attributes_count]; //属性表的具体内容
}
方法访问标识如下:(表中加粗项是方法独有的)
标识名 | 标识值 | 解释 |
---|---|---|
ACC_PUBLIC | 0x0001 | 声明为 public; 可以从包外部访问 |
ACC_PRIVATE | 0x0002 | 声明为 private; 只有定义的类可以访问 |
ACC_PROTECTED | 0x0004 | 声明为 protected;只有子类和相同package的类可访问 |
ACC_STATIC | 0x0008 | 声明为 static;属于类变量 |
ACC_FINAL | 0x0010 | 声明为 final; 不能被覆写 |
ACC_SYNCHRONIZED | 0x0020 | 声明为 synchronized; 同步锁包裹 |
ACC_BRIDGE | 0x0040 | 桥接方法, 由编译器生成 |
ACC_VARARGS | 0x0080 | 声明为 接收不定长参数 |
ACC_NATIVE | 0x0100 | 声明为 native; 由非Java语言来实现 |
ACC_ABSTRACT | 0x0400 | 声明为 abstract; 没有提供实现 |
ACC_STRICT | 0x0800 | 声明为 strictfp; 浮点模式是FP-strict |
ACC_SYNTHETIC | 0x1000 | 声明为 synthetic; 不存在于源代码,由编译器生成 |
- 对于方法里的Java代码,进过编译器编译成字节码指令后,存放在方法属性表集合中“code”的属性内。
- 当子类没有覆写父类方法,则方法集合中不会出现父类的方法信息。
- Java语言中重载方法,必须与原方法同名,且特征签名不同。特征签名是指方法中各个参数在常量池的字段符号引用的集合,不包括返回值。当时Class文件格式中,特征签名范围更广,允许方法名和特征签名都相同,但返回值不同的方法,合法地共存子啊同一个Class文件中。
属性表(Attribute info)
属性表的基本结构,不同类型的属性表以此为基础各不相同:
attribute_info {
u2 attribute_name_index;
u4 attribute_length;
u1 info[attribute_length];
}
属性表的限制相对宽松,不需要各个属性表有严格的顺序,只有不与已有的属性名重复,任何自定义的编译器都可以向属性表中写入自定义的属性信息,Java虚拟机运行时会忽略掉无法识别的属性。 关于虚拟机规范中预定义的属性,这里不展开讲了,列举几个常用的。
属性名 | 使用位置 | 解释 |
---|---|---|
Code | 方法表 | 方法体的内容 |
ConstantValue | 字段表 | final关键字定义的常量值 |
Deprecated | 类、方法表、字段表 | 声明为deprecated |
InnerClasses | 类文件 | 内部类的列表 |
LineNumberTable | Code属性 | Java源码的行号与字节码指令的对应关系 |
LocalVariableTable | Code属性 | 方法的局部变量描述 |
Signature | 类、方法表、字段表 | 用于支持泛型的方法签名,由于Java的泛型采用擦除法,避免类型信息被擦除后导致签名混乱,Signature记录相关信息 |
小结
Class 文件格式所具备的平台中立(不依赖于特定硬件及操作系统)、紧凑、稳定和可扩展的特点,是 Java 技术实现平台无关、语言无关两大特性的重要支柱。
Class 文件是 Java 虚拟机执行引擎的数据入口,也是 Java 体系技术构成之一。了解 Class 文件的结构对后面进一步了解虚拟机执行引擎有重要的意义。
